Plastik Sızıntı Kaçak Önleyici
Plastik Sızıntı Kaçak Önleyici: Enjeksiyon Makinesi ve Sıcak Yolluk Sistemlerinde Erken Kaçak Algılama
Plastik enjeksiyon proseslerinde küçük bir sızıntı bile kısa sürede ciddi hasarlara yol açabilir.
Özellikle enjeksiyon memesi ile kalıp arasındaki bağlantı bölgesinde veya sıcak yolluk sistemi içerisinde oluşan eriyik plastik kaçakları, fark edilmedikleri takdirde kalıp çevresinde birikerek üretim duruşuna, ekipman hasarına ve uzun bakım sürelerine neden olabilir.
Plastik Sızıntı Kaçak Önleyici sistemler, bu tür kaçakları mümkün olduğunca erken aşamada algılamak için geliştirilmiş özel güvenlik ve proses kontrol ekipmanlarıdır.
AIRTECT sistemleri enjeksiyon makinesi nozulu, sıcak yolluk kalıbı ve ilgili proses bölgelerinde oluşabilecek plastik kaçaklarını algılayarak operatöre veya makine kontrol sistemine erken uyarı sağlar.
Temel amaç, büyük miktarda plastik birikmesini beklemek yerine sızıntının başlangıç aşamasında tespit edilmesidir.
Plastik Kaçağı Neden Ciddi Bir Problemdir?
Enjeksiyon makinesinde eriyik plastik yüksek sıcaklık ve yüksek basınç altında işlenir.
Nozul ile kalıp arasındaki bağlantı doğru oturmadığında, bağlantı gevşediğinde veya proses sırasında mekanik bir problem oluştuğunda eriyik plastik dışarı kaçabilir.
Aynı durum sıcak yolluk sistemleri içerisinde de meydana gelebilir.
İlk aşamada kaçak çok küçük olabilir.
Ancak enjeksiyon çevrimleri devam ettiği sürece her çevrimde sisteme yeni plastik eklenir.

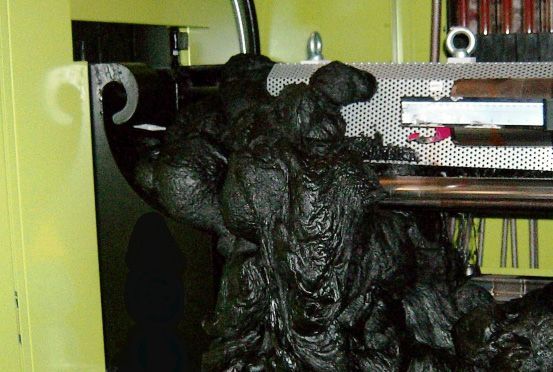

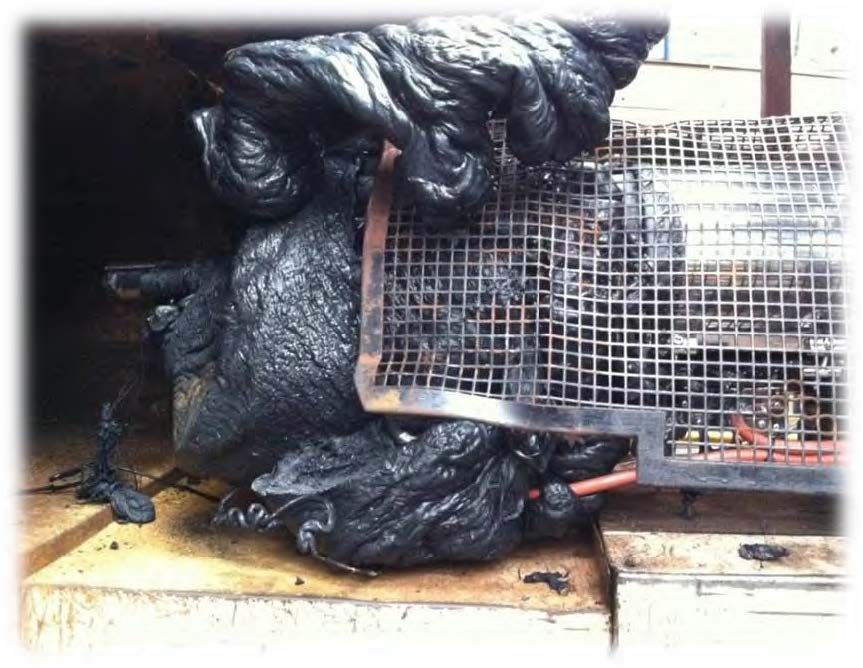

Bu nedenle küçük bir sızıntı kısa sürede büyük bir plastik kütlesine dönüşebilir.
Bu birikim:
Nozul çevresini kaplayabilir.
Isıtıcı bantlara zarar verebilir.
Kabloları ve sensörleri sarabilir.
Kalıp yüzeylerine ulaşabilir.
Sıcak yolluk sistemine zarar verebilir.
Bakım ve temizlik süresini ciddi şekilde uzatabilir.
Üretim hattını saatlerce hatta daha uzun süre durdurabilir.
Erken algılama bu nedenle son derece önemlidir.

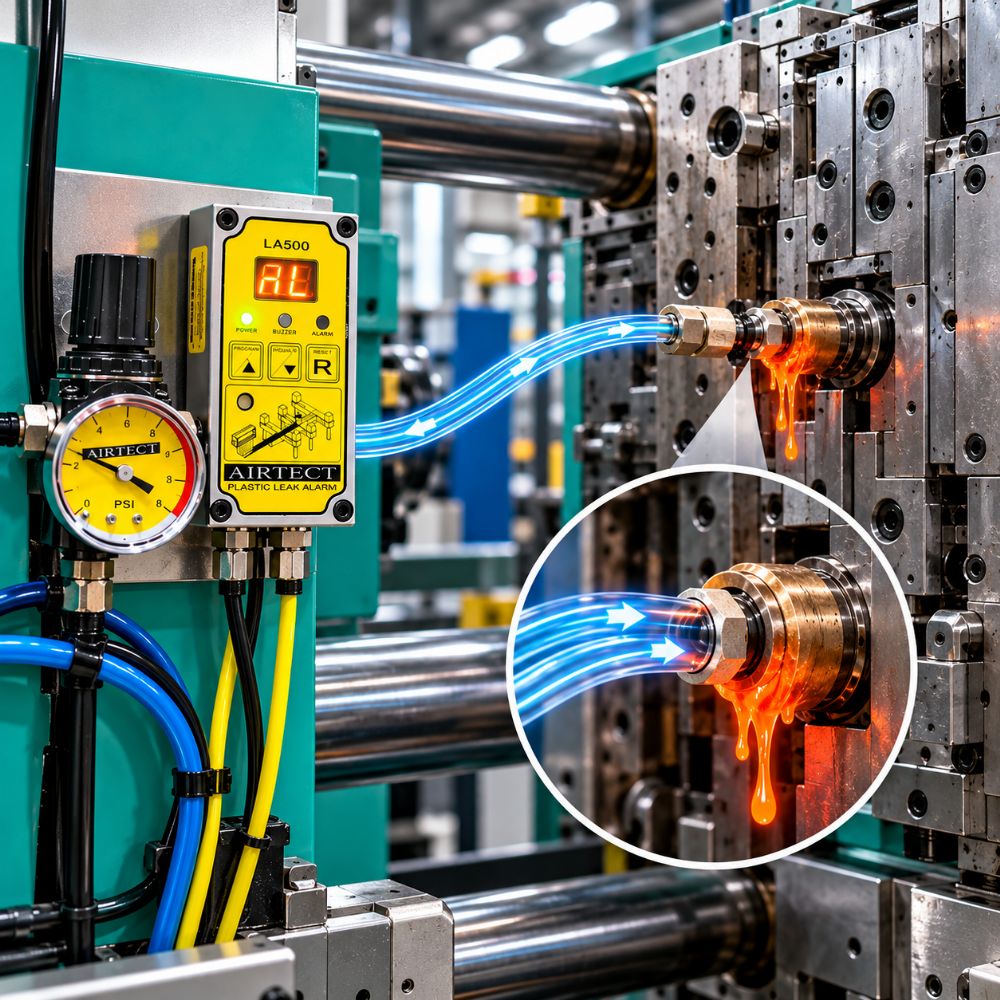

AIRTECT Sisteminin Temel Çalışma Prensibi

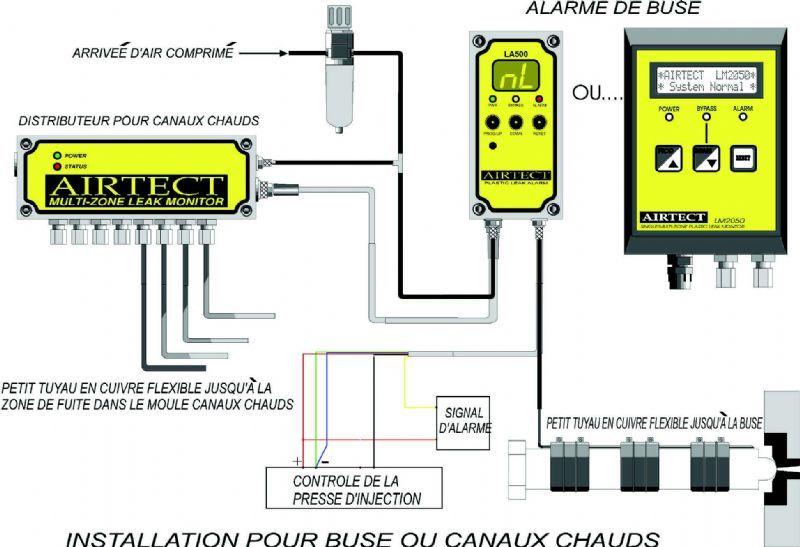

AIRTECT plastik kaçak algılama sisteminin çalışma prensibi düşük basınçlı hava akışının sürekli olarak izlenmesine dayanır.
Sensör noktalarına çok düşük debide basınçlı hava gönderilir.
Bu hava, paslanmaz çelik sensör boruları veya uygun bağlantılar üzerinden kaçak riskinin bulunduğu bölgelere taşınır.
Normal çalışma sırasında hava akışı serbesttir.
Plastik kaçak meydana geldiğinde eriyik plastik sensörün hava çıkış noktasını kapatır veya hava akışını değiştirir.
Sistem bu değişikliği algılar.
Algılama sonrasında alarm oluşturulabilir veya röle çıkışı üzerinden enjeksiyon makinesine sinyal gönderilebilir.
Böylece proses otomatik olarak durdurulabilir veya operatör müdahalesi başlatılabilir.
Neden Hava Akışı Kullanılır?
Plastik kaçaklarının algılanması için kullanılan sensörlerin enjeksiyon kalıbı veya makine nozulu yakınında yüksek sıcaklıklara dayanabilmesi gerekir.
Elektronik bir sensörün doğrudan eriyik plastiğe çok yakın konumlandırılması her zaman pratik değildir.
AIRTECT sisteminde algılama noktası ile elektronik kontrol ünitesi fiziksel olarak ayrılabilir.
Kaçak riski bulunan bölgelerde paslanmaz çelik borular ve hava hatları kullanılır.
Bu sayede hassas elektronik kontrol ünitesi sıcak bölgeden uzakta tutulabilir.
Ayrıca sistem son derece düşük hava tüketimiyle çalışır.
Çok Düşük Hava Tüketimi
Plastik sızıntı algılama sistemi sürekli basınçlı hava kullansa da gereken hava miktarı oldukça düşüktür.
Her sensör noktası için yaklaşık 0,05 litre/dakika seviyesinde basınçlı hava yeterlidir.
Çalışma basıncı yaklaşık 2 PSI, yani çok düşük bir basınç seviyesindedir.
Bu özellik sistemi sürekli çalışan enjeksiyon hatlarında ekonomik hale getirir.
Onlarca sensör noktası kullanılsa bile toplam hava tüketimi normal fabrika basınçlı hava kapasitesine göre oldukça düşük kalabilir.
Enjeksiyon Nozulu Kaçaklarının Algılanması
En sık karşılaşılan kaçak bölgelerinden biri enjeksiyon makinesinin nozulu ile kalıp arasındaki bağlantıdır.
Normal üretimde nozul kalıbın sprue burcuna belirli bir kuvvetle temas eder.
Yanlış hizalama, aşınma, yetersiz nozul temas kuvveti veya mekanik problem nedeniyle bu bağlantı bölgesinden plastik sızabilir.
AIRTECT nozul kaçak sisteminde sensör hattı bu kritik bölgeye yerleştirilir.
Plastik kaçak başladığında eriyik malzeme sensör hattına ulaşır ve hava akışını etkiler.
Sistem kaçağı algılayarak erken uyarı oluşturur.
Bu sayede nozul çevresinde büyük bir plastik kütlesi oluşmadan proses durdurulabilir.
Nozul ve Kovan Bölgesinin Korunması
Plastik kaçağı yalnızca nozulu kirletmekle kalmaz.

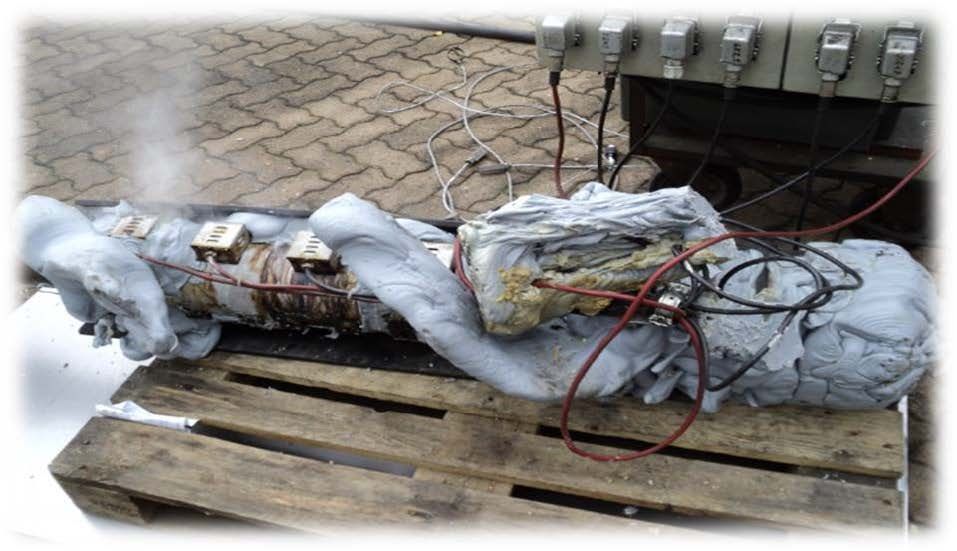

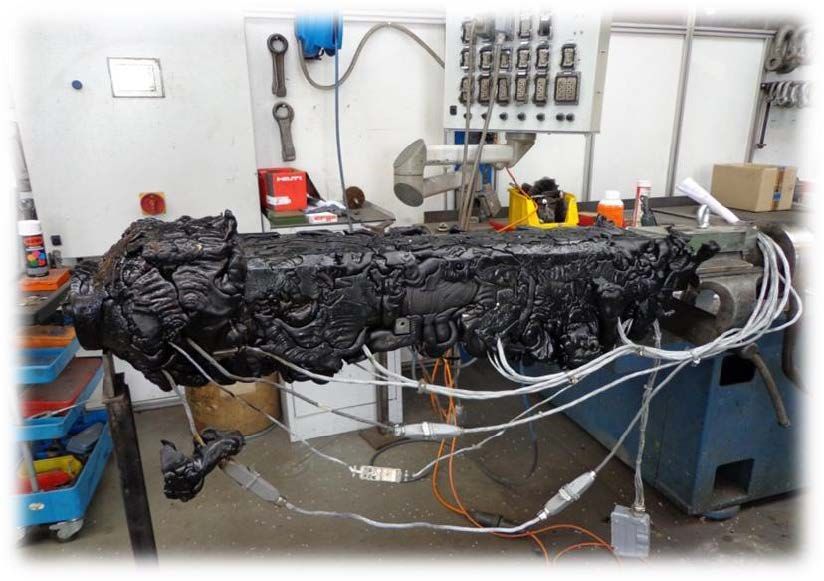

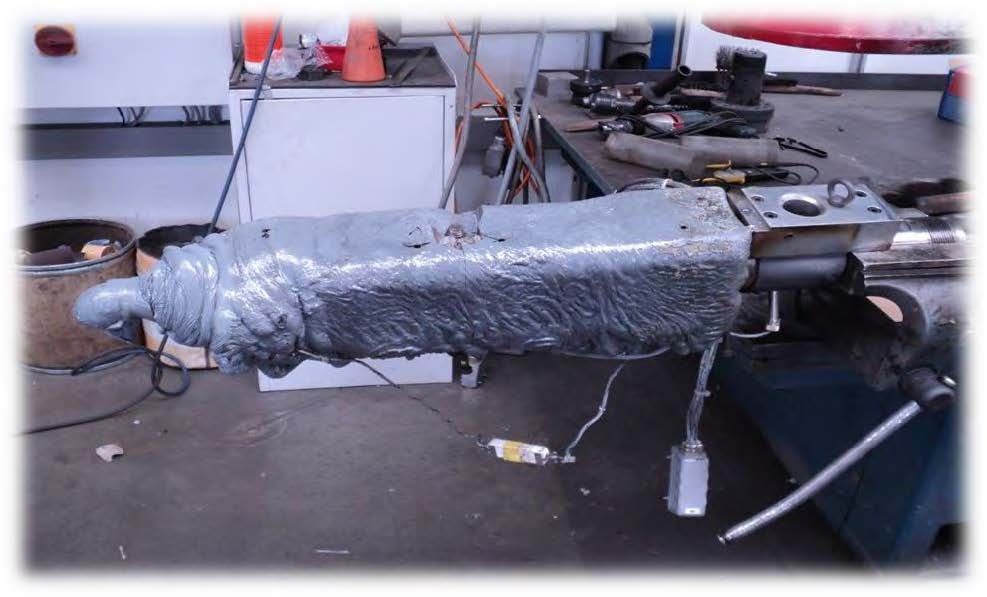

Kontrol edilmezse plastik geriye doğru ilerleyerek kovan ve ısıtıcı bantların bulunduğu bölgeye ulaşabilir.
Bu durumda:
Isıtıcı bantlar zarar görebilir.
Termokupllar etkilenebilir.
Elektrik kabloları plastik içerisinde kalabilir.
Temizlik için tüm plastikleştirme ünitesinin sökülmesi gerekebilir.
Bakım süresi çok uzayabilir.
Erken kaçak algılama sayesinde plastik henüz sınırlı miktardayken makine durdurulabilir.

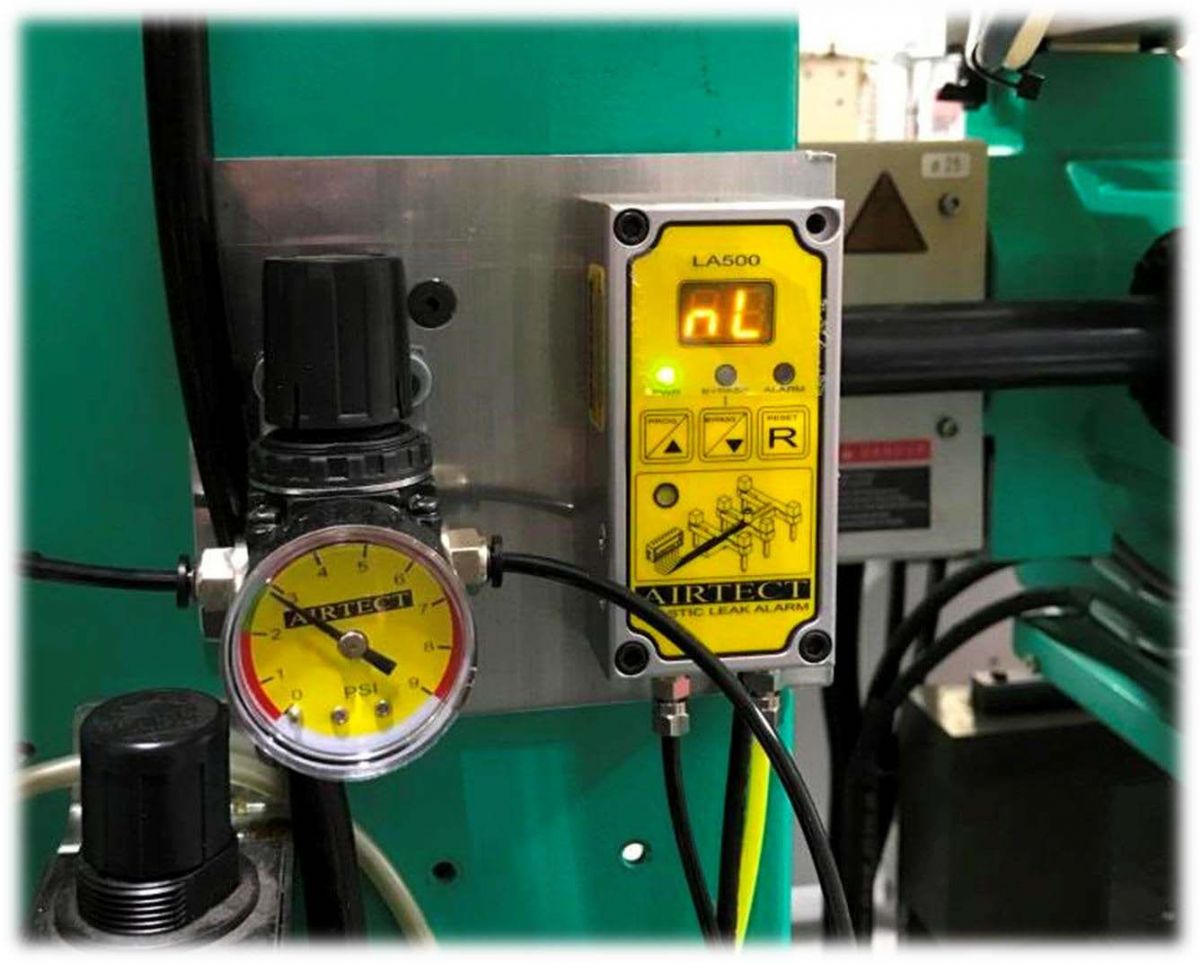

Tek Nozul Kaçak Algılama
Standart enjeksiyon makinelerinde tek bir nozul bulunur.
Bu uygulamalar için tek nozul kaçak algılama modülleri kullanılabilir.

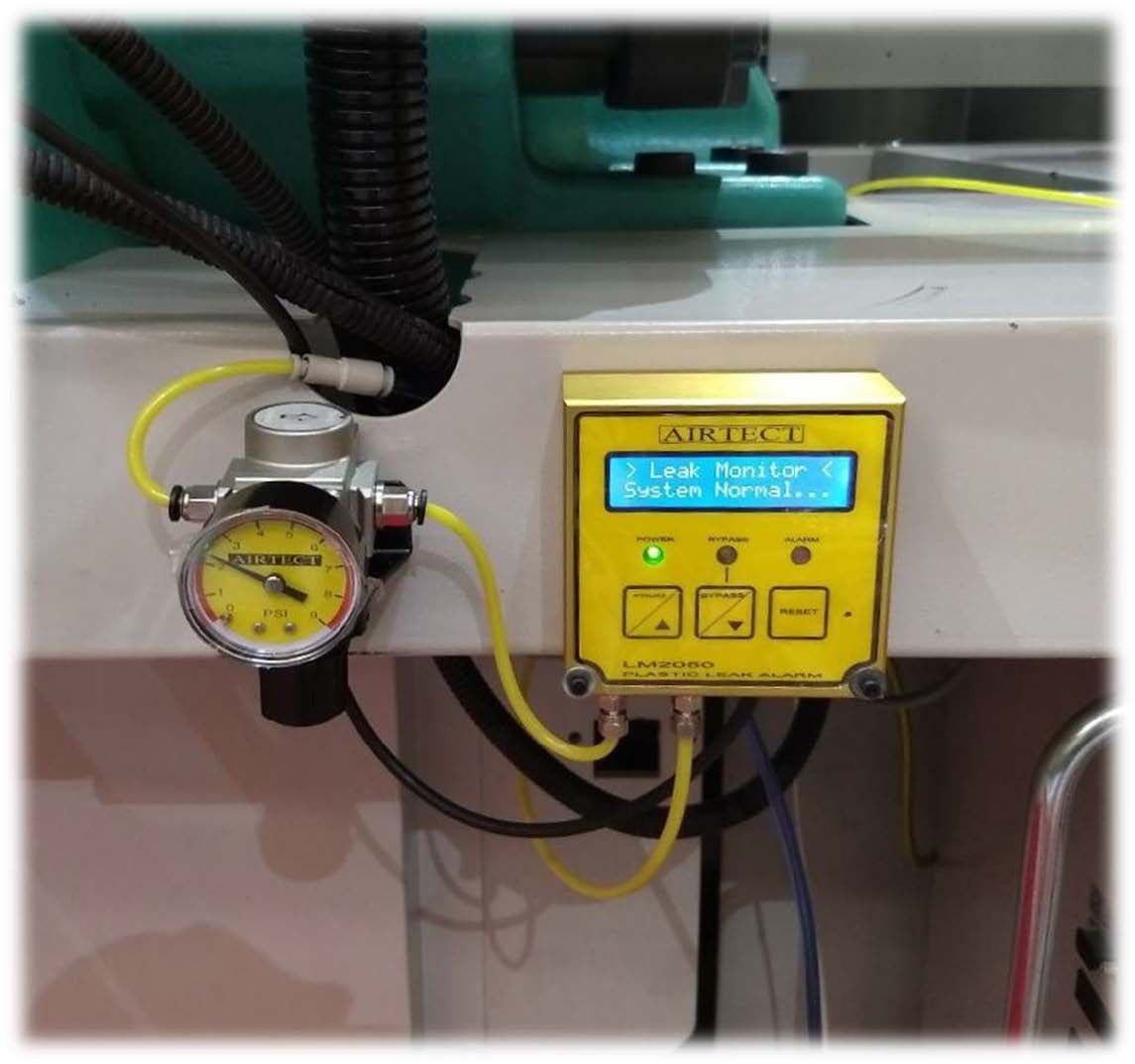

LA501 ve LM2050 gibi kontrol modülleri tek nozul kaçağının izlenmesi için kullanılabilir.
Bu cihazlar yalnızca algılama yapmakla kalmaz, aynı zamanda kontrol, ekran ve röle interlock fonksiyonlarını da yerine getirebilir.
Sistemin enjeksiyon makinesine bağlanması sayesinde plastik kaçağı algılandığında makineye durdurma sinyali gönderilebilir.
Çift Nozul Kaçak Algılama
İki komponentli veya 2K enjeksiyon uygulamalarında iki ayrı enjeksiyon nozulu bulunabilir.
Bu durumda tek sensörlü sistem yeterli olmayabilir.
LA502 tipi çift nozul algılama modülü iki farklı nozul bölgesini aynı anda izlemek amacıyla kullanılabilir.
Bu özellik özellikle:
2K enjeksiyon
İki renkli parçalar
İki malzemeli ürünler
İki farklı enjeksiyon ünitesinin kullanıldığı kalıplar
için önemlidir.
Her iki nozulun bağımsız olarak izlenebilmesi, hangi bölgede kaçak meydana geldiğinin hızlı şekilde belirlenmesine yardımcı olur.
Sıcak Yolluk Sistemlerinde Plastik Kaçakları
Sıcak yolluk sistemleri, eriyik plastiği kalıp içerisinde sıcak tutarak kaviteler arasında dağıtan hassas sistemlerdir.
Manifold, nozul, bağlantı ve sızdırmazlık bölgelerinde meydana gelebilecek küçük bir kaçak kalıbın iç bölgelerinde plastik birikmesine neden olabilir.
Bu tür kaçakların önemli problemi dışarıdan hemen görülememeleridir.

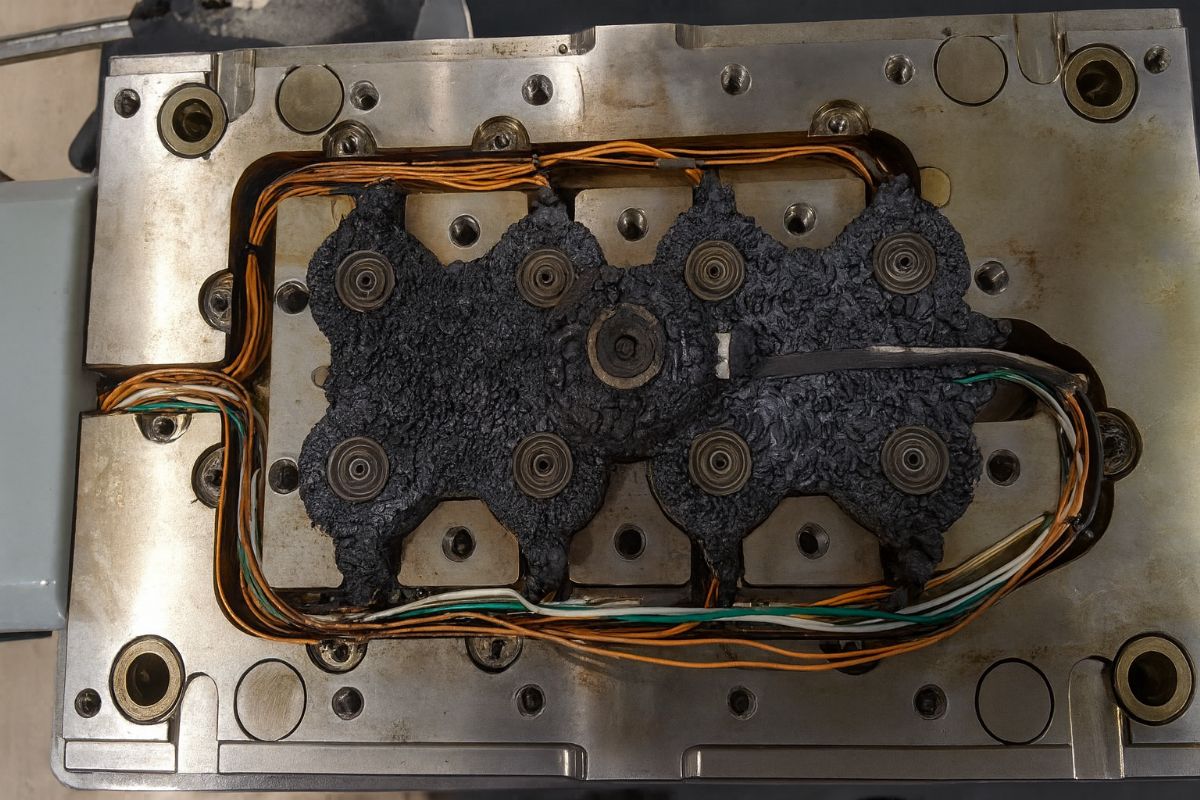

Plastik kalıp plakalarının içerisinde birikmeye devam edebilir.

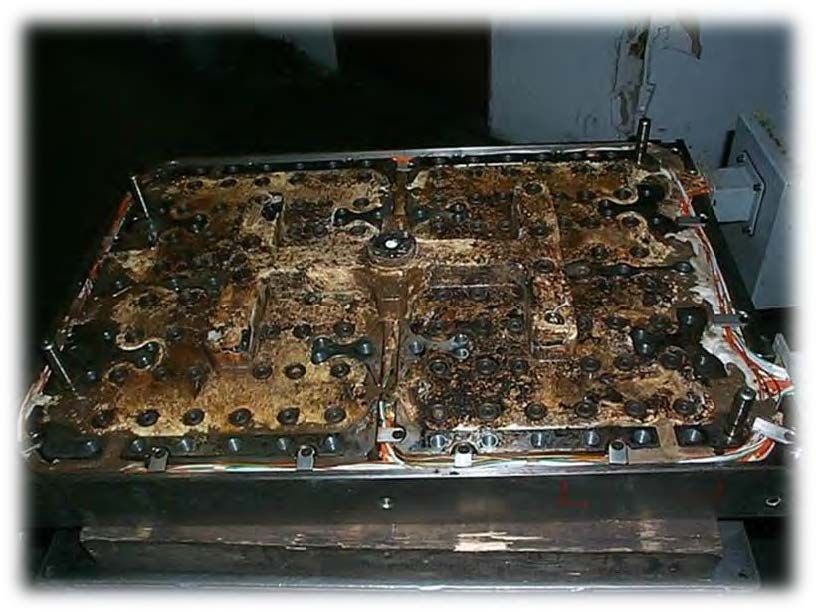

Problem fark edildiğinde sıcak yolluk sistemi ve kalıp içerisinde büyük miktarda sertleşmiş plastik bulunabilir.
Bu durum son derece uzun ve maliyetli bir bakım operasyonuna dönüşebilir.
Sıcak Yolluk Kalıbının Korunması
AIRTECT sistemleri sıcak yolluk kalıplarında birden fazla algılama noktası kullanabilir.
Paslanmaz çelik sensör boruları kalıp içerisindeki kritik bölgelere yerleştirilir.
Her sensör noktası ayrı bir bölgeyi izler.
Bu sayede kalıp içerisinde plastik kaçak başladığında hangi bölgenin etkilendiği belirlenebilir.
Çok bölgeli yapı, özellikle büyük ve karmaşık sıcak yolluk kalıplarında önemli avantaj sağlar.
4 Bölgeli Sistemler
Daha küçük sıcak yolluk kalıplarında dört ayrı kaçak bölgesinin izlenmesi yeterli olabilir.
4 bölgeli manifold sistemi dört farklı sensör hattından gelen bilgiyi kontrol eder.
Bu yapı küçük ve orta ölçekli sıcak yolluk sistemlerinde kullanılabilir.
8 Bölgeli Sistemler
Daha karmaşık kalıplarda sekiz ayrı kaçak bölgesi izlenebilir.
8 bölgeli sistem sayesinde kalıp içerisindeki daha fazla kritik nokta bağımsız olarak kontrol edilir.
Özellikle çok kaviteli veya birden fazla sıcak yolluk bağlantısı bulunan kalıplarda algılama hassasiyeti artırılabilir.
16 ve 24 Bölgeli Sistemler
Büyük otomotiv kalıpları, ambalaj kalıpları veya karmaşık sıcak yolluk sistemlerinde çok daha fazla kontrol noktası gerekebilir.
16 ve 24 bölgeli kaçak algılama manifoldları bu tür uygulamalar için kullanılabilir.
Her bir bölgenin bağımsız şekilde izlenmesi bakım ekibinin sorunun kaynağını daha hızlı belirlemesine yardımcı olur.

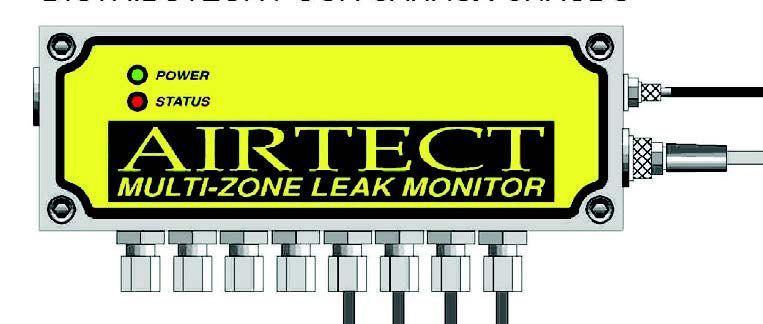

Standart Çok Bölgeli Manifoldlar

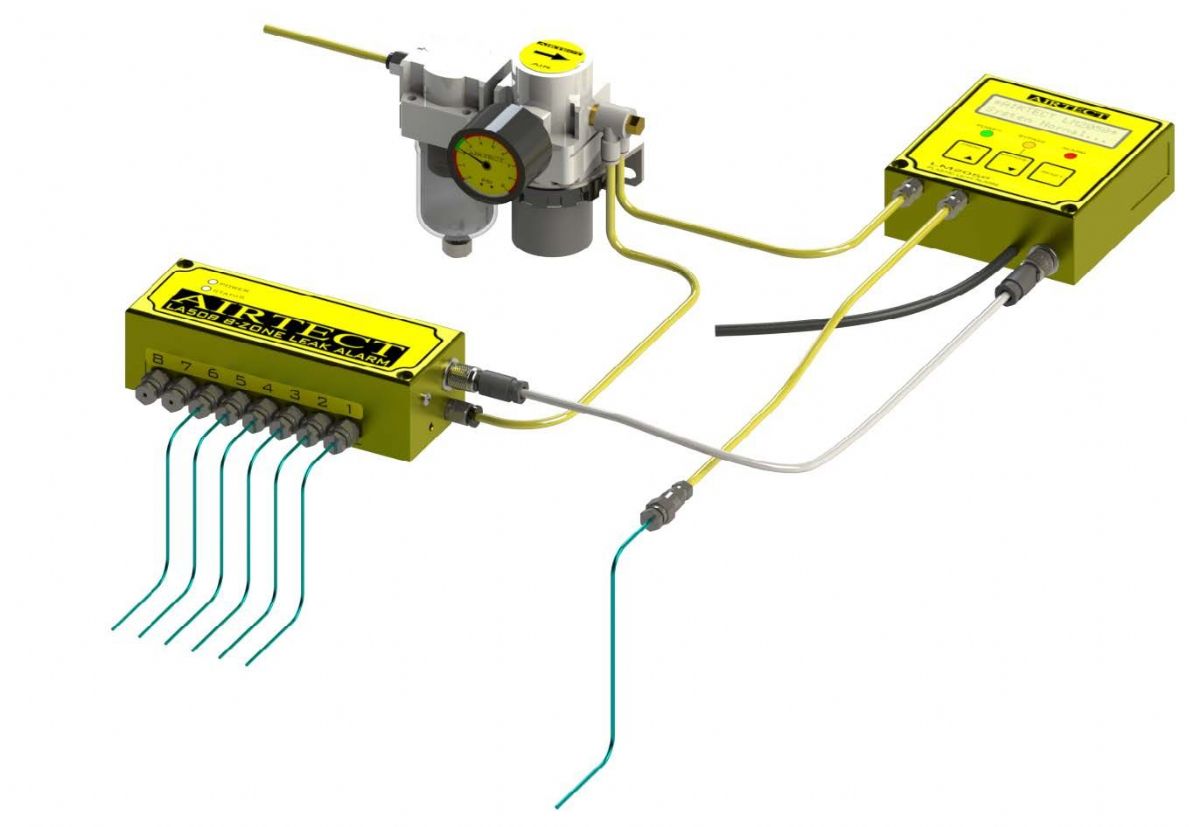

Standart çok bölgeli AIRTECT manifoldları ayrı bir kontrol ve ekran modülüyle birlikte çalışabilir.
4, 8, 16 veya 24 bölgeli manifoldlar LA501, LA502 veya LM2050 gibi kontrol modüllerine bağlanabilir.
Bu yaklaşım sistemin modüler olmasını sağlar.
Örneğin önce nozul korumasıyla başlayan bir sistem daha sonra sıcak yolluk kalıbının korunması için genişletilebilir.
Stand-Alone Sistemler
Bazı uygulamalarda ayrı bir kontrol modülü kullanmak yerine tüm kontrol fonksiyonlarının manifold üzerinde bulunması tercih edilebilir.
Stand-Alone modellerde kontrol, ekran ve röle fonksiyonları doğrudan kaçak algılama manifoldunun içerisinde yer alır.
Bu yapı özellikle bağımsız bir kalıp koruma sistemi kurulmak istendiğinde avantajlıdır.
Kompakt yapı sayesinde pano içerisine veya makine yakınına kolayca entegre edilebilir.
Point Detection Nedir?
Point Detection, plastik kaçağının belirli bir noktada algılanmasına yönelik sistemdir.
Sensör tüpünün ucu kaçak ihtimalinin yüksek olduğu kritik bölgeye yerleştirilir.
Plastik bu noktaya ulaştığında hava akışını engeller.
Bu yöntem:
Nozul bağlantıları
Manifold bağlantıları
Belirli sıcak yolluk bölgeleri
Lokal kaçak riski bulunan noktalar
için uygundur.
Closed Loop Detection Nedir?
Bazı kalıplarda tek bir noktanın değil daha geniş bir bölgenin izlenmesi gerekebilir.
Closed Loop yaklaşımında sensör hattı belirli bir alanı çevreleyecek veya takip edecek şekilde uygulanabilir.
Bu yöntem plastik kaçağının tam olarak hangi noktadan başlayacağının bilinmediği bölgelerde avantaj sağlayabilir.
Point Detection ve Closed Loop Detection yöntemlerinin birlikte kullanılması daha kapsamlı kalıp koruması sağlayabilir.
Ultimate Sistemler
Daha gelişmiş sıcak yolluk kalıp uygulamalarında noktasal algılama ile kapalı çevrim algılama bir arada kullanılabilir.
Ultimate sistemler bu amaçla geliştirilmiştir.
Farklı konfigürasyonlarda:
6 nokta ve 1 loop
12 nokta ve 2 loop
20 nokta ve 2 loop
gibi kombinasyonlar kullanılabilir.
Bu yapı büyük ve yüksek maliyetli sıcak yolluk kalıplarında kapsamlı koruma sağlar.
Paslanmaz Çelik Sensör Boruları
Kaçak algılama sisteminin en önemli parçalarından biri sensör borusudur.
Paslanmaz çelik borular yüksek sıcaklık bölgelerinde kullanılabilir ve kalıp içerisindeki dar alanlara yönlendirilebilir.
Sensör borularının uzunluğu uygulamaya bağlı olarak yaklaşık 5 metreye kadar çıkabilir.
Bu özellik kontrol ünitesinin sıcak bölgeden uzakta tutulmasını sağlar.
Küçük Bükülme Yarıçapı
Kalıp içerisindeki alan son derece sınırlı olabilir.
Bu nedenle sensör tüplerinin dar bölgelerde bükülebilmesi önemlidir.
Küçük çaplı paslanmaz çelik tüpler oldukça dar yarıçaplarla yönlendirilebilir.
Böylece sensör hattı kalıp içerisinde kritik bölgelere taşınabilir.
Doğru büküm yapılması hava akışının korunması açısından önemlidir.
Silikon Hortumların Kullanımı
Nozul bölgesi gibi belirli uygulamalarda paslanmaz çelik sensör tüpünün ucunda silikon hortum kullanılabilir.
Silikon hortum plastik kaçağının algılanacağı bölgede stratejik olarak konumlandırılır.
Sıcak yolluk kalıpları içerisinde de uygun noktalarda silikon elemanlardan yararlanılabilir.
Bu yapı sensörün uygulamaya daha kolay adapte edilmesini sağlar.
Kaçak Algılandığında Ne Olur?
Sistemin en önemli avantajlarından biri yalnızca sesli veya görsel alarm vermekle sınırlı olmamasıdır.
Kontrol modüllerinde röle interlock çıkışı bulunabilir.
Bu çıkış enjeksiyon makinesinin kontrol sistemine bağlanabilir.
Plastik kaçak algılandığında:
Alarm verilebilir.
Makine durdurulabilir.
Yeni enjeksiyon çevrimi engellenebilir.
Operatöre uyarı gönderilebilir.
Bu sayede problemin büyümesi otomatik olarak önlenebilir.
Enjeksiyon Makinesi ile Entegrasyon
AIRTECT sistemlerinin enjeksiyon makinesiyle entegrasyonu önemli bir özelliktir.
Sistem bağımsız bir alarm cihazı olarak kullanılabileceği gibi makine güvenlik zincirine de bağlanabilir.
Kaçak tespit edildiğinde röle çıkışı makineye sinyal gönderir.
Makine kontrol mantığına bağlı olarak:
Çevrim durdurulabilir.
Enjeksiyon engellenebilir.
Alarm ekranında hata gösterilebilir.
Bakım çağrısı oluşturulabilir.
Bu yapı operatörün alarmı fark etmediği durumlarda bile hasarın büyümesini sınırlayabilir.
24 V DC ile Çalışma
Kontrol sistemleri düşük gerilimli DC besleme ile çalışabilir.
Örneğin LM2050 ve çok bölgeli manifold kombinasyonlarında 24 V DC besleme kullanılabilir.
Düşük gerilim kullanılması endüstriyel kontrol panolarıyla entegrasyonu kolaylaştırır.
Ancak kullanılan DC beslemenin elektromanyetik parazitlerden mümkün olduğunca arındırılmış olması önemlidir.
Elektromanyetik Parazitlerin Önemi
Enjeksiyon makinelerinde servo motorlar, solenoid valfler, ısıtıcı kontrol elemanları ve farklı elektrikli cihazlar aynı ortamda çalışır.
Bu cihazlar elektrik hattında elektromanyetik parazit oluşturabilir.
Kaçak algılama gibi hassas kontrol ekipmanlarının doğru çalışması için besleme hattının uygun şekilde tasarlanması gerekir.
İyi pano uygulamaları, doğru kablolama ve temiz DC besleme sistemi kararlı çalışma açısından önem taşır.

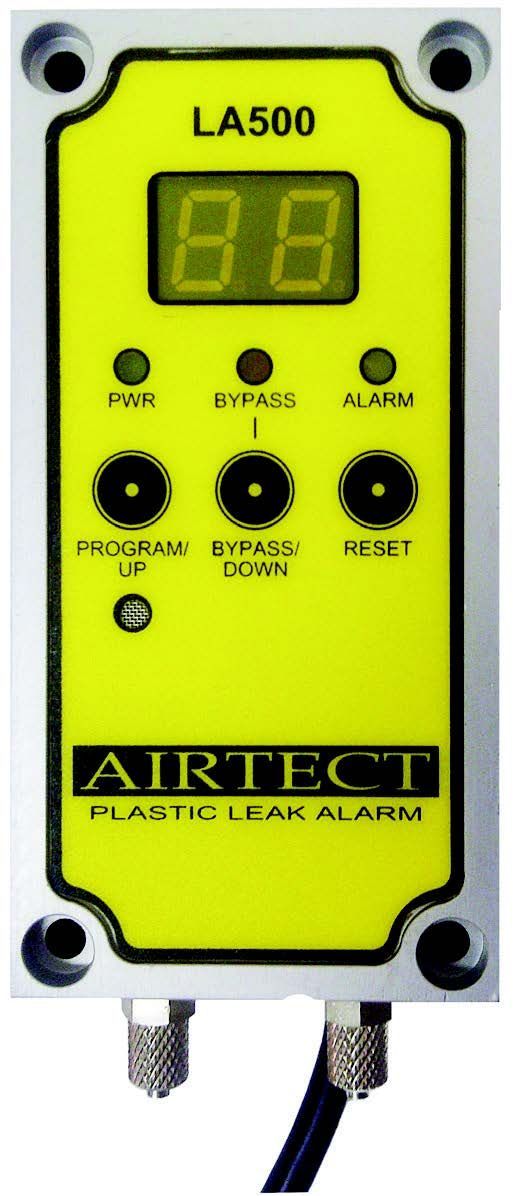

Ekran ve Kullanıcı Arayüzü
Farklı AIRTECT kontrol cihazlarında farklı ekran tipleri kullanılabilir.
Bazı modellerde basit LED ekran bulunur.
Daha gelişmiş modellerde metin tabanlı LCD ekran ve farklı dil seçenekleri kullanılabilir.
Bu yapı özellikle uluslararası üretim tesislerinde kullanım kolaylığı sağlar.
Operatör hangi bölgede alarm oluştuğunu daha kolay görebilir.
Alarm Bölgesinin Hızlı Belirlenmesi
Çok bölgeli sıcak yolluk kalıplarında yalnızca kaçak olduğunu bilmek yeterli değildir.
Sorunun hangi bölgede olduğunu bilmek bakım süresini önemli ölçüde azaltır.
Çok bölgeli sistemler hangi sensör hattında problem olduğunu gösterebilir.
Bakım personeli doğrudan ilgili bölgeyi kontrol edebilir.
Bu yaklaşım özellikle büyük kalıplarda ciddi zaman kazancı sağlar.

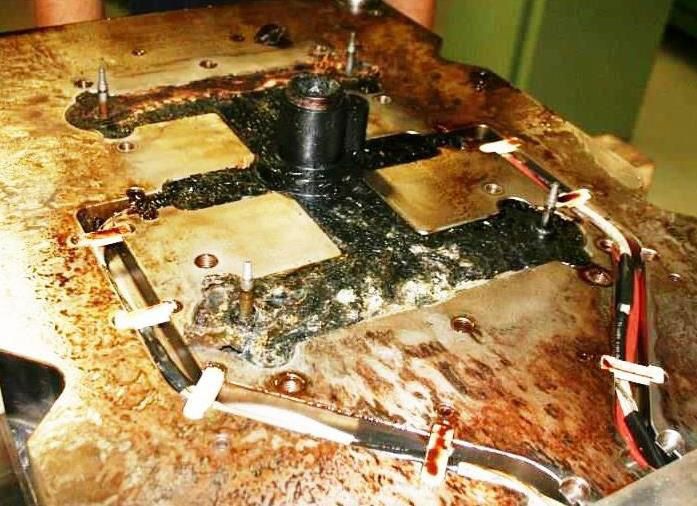

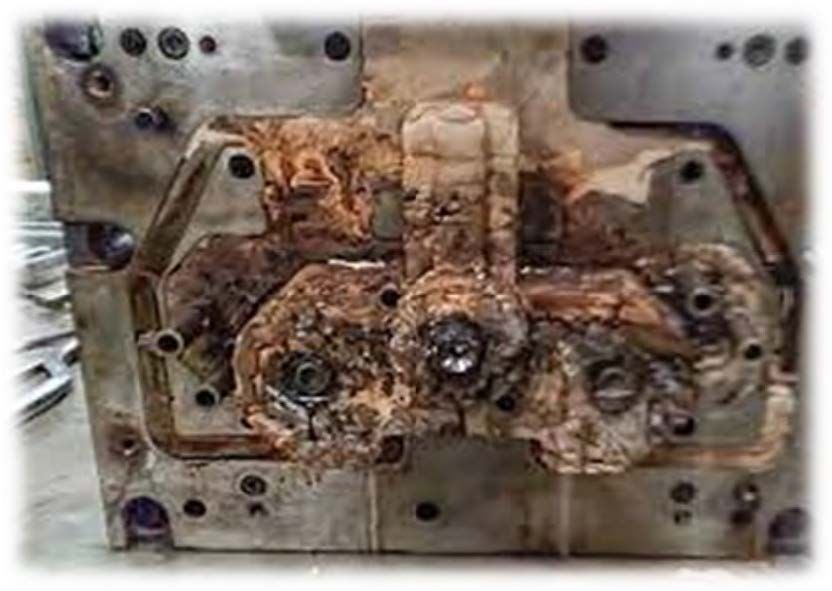

Kalıp Hasarının Önlenmesi
Sıcak yolluk kalıpları yüksek yatırım maliyetine sahip ekipmanlardır.
Kaçak nedeniyle kalıp plakaları arasına dolan plastik:
Manifoldu sıkıştırabilir.
Kablolara zarar verebilir.
Isıtıcıları bozabilir.
Termokuplları koparabilir.
Kalıp plakalarının açılmasını zorlaştırabilir.
Temizlik sırasında kalıp parçalarına zarar verilmesine neden olabilir.
Erken kaçak algılama bu tür hasarların oluşma riskini büyük ölçüde azaltabilir.
Isıtıcı ve Termokuplların Korunması

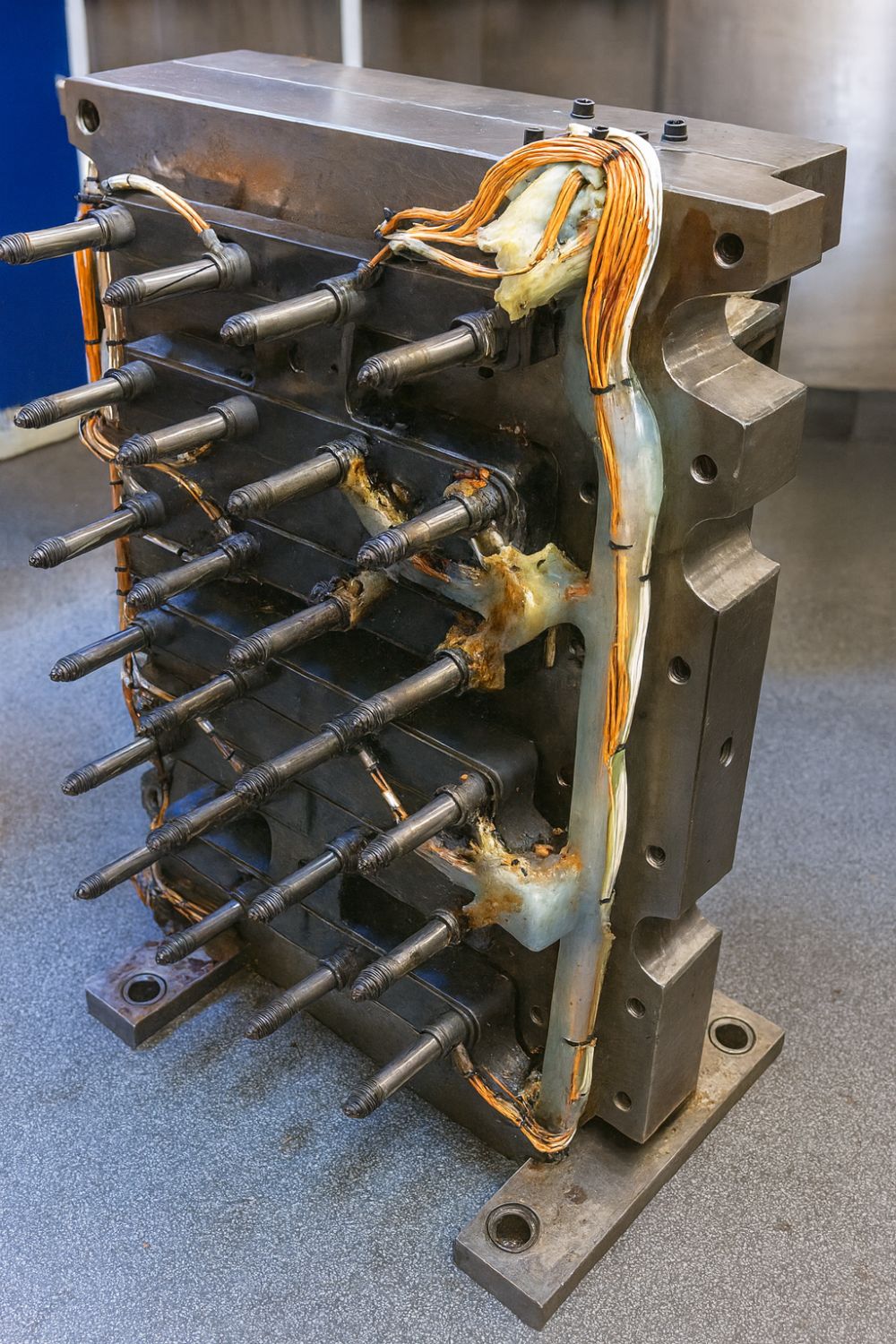

Sıcak yolluk sistemlerinde çok sayıda elektrikli ısıtıcı ve termokupl bulunabilir.
Eriyik plastik bu bileşenlerin çevresinde katılaştığında sökülmeleri son derece zor hale gelebilir.
Temizlik sırasında kablo veya sensörlerin zarar görmesi mümkündür.
Plastik kaçak başlangıç aşamasında algılandığında büyük birikim oluşmadan sistem durdurulabilir.
Bakım Süresinin Azaltılması
Kaçak sonrasında oluşan büyük plastik kütlesinin temizlenmesi saatler sürebilir.
Bazı durumlarda kalıbın tamamen sökülmesi gerekebilir.
Plastik soğuduğunda son derece sert hale gelir ve özellikle kablo, ısıtıcı ve sensör çevresinden çıkarılması zor olabilir.
Erken algılama sayesinde yalnızca küçük miktardaki plastik temizlenir.
Bu durum bakım süresini ve üretim duruşunu önemli ölçüde azaltabilir.
Plansız Duruşların Önlenmesi
Üretim tesislerinde plansız duruşlar en yüksek maliyet kalemlerinden biridir.
Özellikle yüksek adetli otomotiv, ambalaj veya medikal üretiminde birkaç saatlik makine duruşu ciddi üretim kaybına yol açabilir.
Kaçak algılama sistemi problemi tamamen ortadan kaldırmaz.
Ancak problemin büyümesini engelleyerek küçük bir bakım operasyonunun büyük bir arızaya dönüşmesini önleyebilir.
Hurda Üretiminin Azaltılması
Plastik kaçağı başladığında kalıp dolumu veya enjeksiyon basıncı etkilenebilir.
Bu durum ürün kalitesinde değişikliğe neden olabilir.
Problem operatör tarafından fark edilene kadar çok sayıda hatalı parça üretilmesi mümkündür.
Kaçak erken algılandığında üretim hızlı şekilde durdurularak hurda miktarı azaltılabilir.
Üretim Kalitesinin Korunması
Enjeksiyon prosesinde her çevrimde aynı miktarda eriyik plastiğin kalıba ulaşması gerekir.
Sistemden plastik kaçması proses kararlılığını bozabilir.
Özellikle hassas toleranslı parçalarda küçük proses farklılıkları bile kalite sorunlarına yol açabilir.
Erken kaçak algılama üretimin kontrollü şekilde durdurulmasını sağlayarak hatalı ürün üretiminin devam etmesini önleyebilir.
Otomotiv Endüstrisinde Kullanım
Otomotiv sektöründe büyük ve pahalı sıcak yolluk kalıpları yaygın olarak kullanılır.
Tamponlar, iç trim parçaları, motor bölmesi komponentleri ve teknik plastik ürünler yüksek kapasiteli enjeksiyon makinelerinde üretilebilir.
Bu kalıplardaki sıcak yolluk kaçağı ciddi maliyet oluşturabilir.
Bu nedenle plastik kaçak algılama sistemleri otomotiv uygulamalarında özellikle değerlidir.
Medikal Üretimde Kullanım
Medikal plastik üretiminde proses güvenilirliği ve üretim sürekliliği son derece önemlidir.
Kullanılan kalıplar yüksek hassasiyetli ve yüksek maliyetli olabilir.
Beklenmedik bir sıcak yolluk kaçağının hızlı algılanması hem ekipman koruması hem de proses kontrolü açısından önemlidir.
Ambalaj Endüstrisinde Kullanım
Ambalaj sektöründe çok kaviteli ve hızlı çevrimli kalıplar yaygın olarak kullanılır.
Kapak, ince cidarlı ambalaj ve benzeri ürünlerde saniyeler seviyesindeki çevrim süreleri nedeniyle kaçak başladığında çok kısa sürede çok sayıda enjeksiyon çevrimi gerçekleşebilir.
Bu nedenle plastik birikimi son derece hızlı büyüyebilir.
Erken algılama özellikle hızlı çevrim uygulamalarında önemli avantaj sağlar.
2K ve Çok Komponentli Enjeksiyon
Çok komponentli enjeksiyon makinelerinde birden fazla enjeksiyon ünitesi bulunduğu için kaçak riski de daha karmaşık hale gelir.
İki ayrı nozulun bağımsız olarak izlenebilmesi hangi enjeksiyon ünitesinde problem olduğunu hızlı şekilde belirlemeye yardımcı olur.
Bu nedenle çift nozul kaçak algılama sistemleri 2K uygulamalarda özellikle faydalıdır.
Mevcut Makinelere Sonradan Uygulama
Kaçak algılama sisteminin önemli avantajlarından biri yalnızca yeni enjeksiyon makinelerinde kullanılmak zorunda olmamasıdır.
Uygun entegrasyon yapıldığında mevcut makine ve kalıplara da sonradan uygulanabilir.
Bu özellik eski enjeksiyon makinelerinde çalışan değerli sıcak yolluk kalıplarının da korunmasını mümkün kılar.
Yeni Kalıp Projelerinde Planlama
En ideal uygulama, kaçak algılama sensörlerinin kalıp tasarım aşamasında planlanmasıdır.
Sensör borularının geçeceği kanallar ve kritik algılama noktaları önceden belirlendiğinde sistem daha düzenli şekilde uygulanabilir.
Özellikle yüksek değerli sıcak yolluk kalıplarında kaçak algılama sistemi kalıp güvenlik konseptinin bir parçası olarak değerlendirilebilir.
Mevcut Kalıplara Uygulama
Mevcut sıcak yolluk kalıplarında da kaçak algılama sistemi kullanılabilir.
Sensör borularının yerleştirilebileceği uygun bölgeler belirlenir.
Gerekirse basit mekanik düzenlemeler yapılabilir.
Uygulama sırasında kalıp geometrisi ve sıcak bölgeler dikkatle değerlendirilmelidir.
Kaç Sensör Gerekir?
Gerekli sensör sayısı kalıbın yapısına bağlıdır.
Küçük bir sistemde yalnızca enjeksiyon nozulu izlenebilir.
Daha büyük sıcak yolluk kalıbında:
4
8
16
24
veya daha fazla algılama noktası gerekebilir.
Sensör sayısı belirlenirken kaçak oluşma ihtimali bulunan kritik bağlantılar değerlendirilmelidir.
Sensör Yerleşiminin Önemi
Kaçak algılama performansı büyük ölçüde sensörlerin doğru konumlandırılmasına bağlıdır.
Sensör kaçağın ulaşmayacağı bir yere yerleştirilirse sistem geç alarm verebilir.
Bu nedenle:
Nozul bağlantıları
Manifold birleşimleri
Hot runner nozzle bölgeleri
Sızdırmazlık yüzeyleri
Kaçağın doğal olarak akacağı noktalar
dikkatle değerlendirilmelidir.
Doğru sensör yerleşimi sistemin etkinliğini doğrudan artırır.
Önleyici Bakım Yaklaşımı
Plastik sızıntı algılama sistemi bir tamir ekipmanı değildir.
Temel yaklaşımı hasar oluştuktan sonra müdahale etmek yerine problemi mümkün olduğunca erken tespit etmektir.
Bu nedenle sistem önleyici bakım anlayışının önemli bir parçasıdır.
Amaç:
Kaçağı erken tespit etmek.
Makineyi zamanında durdurmak.
Büyük plastik birikimini önlemek.
Kalıp hasarını azaltmak.
Bakım süresini kısaltmak.
Üretimi daha hızlı yeniden başlatmaktır.
Prevention Over Repair Yaklaşımı
Plastik kaçağı meydana geldikten ve büyük miktarda malzeme kalıp içerisinde biriktikten sonra yapılacak işlem genellikle pahalı bir tamirdir.
Erken algılama yaklaşımı ise problemi daha başlangıç aşamasında durdurmayı hedefler.
Bu nedenle plastik kaçak algılama sistemlerinin temel felsefesi tamirden önce önlem almaktır.
Yüksek maliyetli kalıp ve enjeksiyon makinelerinde bu yaklaşım yatırımın korunması açısından önemli avantaj sağlar.
Yatırımın Geri Dönüşü
Kaçak algılama sisteminin ekonomik değeri yalnızca cihaz maliyetiyle karşılaştırılmamalıdır.
Tek bir ciddi sıcak yolluk kaçağında:
Kalıp sökme
Temizlik
Isıtıcı değişimi
Termokupl değişimi
Kablo onarımı
Makine duruşu
İşçilik
Hurda üretim
geç teslimat
gibi çok sayıda maliyet ortaya çıkabilir.
Bir ciddi kaçağın erken durdurulması dahi sistem yatırımının önemli bölümünü karşılayabilir.
Basit Çalışma Prensibi, Yüksek Koruma
AIRTECT sisteminin önemli özelliklerinden biri karmaşık kamera veya optik algılama sistemlerine ihtiyaç duymamasıdır.
Çok düşük basınçlı hava ve basit sensör hatları kullanılarak kaçak algılanabilir.
Bu yaklaşım sistemin:
Dayanıklı
Kompakt
Düşük hava tüketimli
Yüksek sıcaklık bölgelerine uygun
Modüler
olmasını sağlar.
Başlıca Avantajları
Plastik kaçağını erken aşamada algılar.
Enjeksiyon nozulu çevresini korur.
Sıcak yolluk kalıplarını korur.
Nozul ve kovan çevresinde büyük plastik birikimini önlemeye yardımcı olur.
Makineye otomatik durdurma sinyali gönderebilir.
Kalıp hasarı riskini azaltır.
Isıtıcı ve termokuplların korunmasına yardımcı olur.
Plansız bakım sürelerini azaltabilir.
Hurda üretiminin azaltılmasına katkı sağlar.
Düşük miktarda basınçlı hava kullanır.
Çok bölgeli kalıplara uygulanabilir.
2K enjeksiyon uygulamalarında çift nozul koruması sağlar.
Mevcut makinelere ve kalıplara uygulanabilir.
Farklı kalıp boyutlarına göre ölçeklendirilebilir.
Hangi Uygulamalar İçin Uygundur?
Plastik sızıntı kaçak önleyici sistemler özellikle:
Plastik enjeksiyon makineleri
Sıcak yolluk kalıpları
2K enjeksiyon makineleri
Çok komponentli enjeksiyon uygulamaları
Otomotiv kalıpları
Medikal ürün kalıpları
Ambalaj kalıpları
Çok kaviteli kalıplar
Yüksek maliyetli enjeksiyon kalıpları
Hızlı çevrimli üretim hatları
için değerlendirilebilir.
Doğru Sistem Nasıl Seçilir?
Sistem seçiminde öncelikle hangi bölgelerin korunacağı belirlenmelidir.
Yalnızca enjeksiyon nozulu korunacaksa tek nozul çözümü yeterli olabilir.
İki enjeksiyon ünitesi bulunuyorsa çift nozul sistemi tercih edilebilir.
Sıcak yolluk kalıbı da korunacaksa gerekli kaçak algılama bölgelerinin sayısı belirlenmelidir.
Değerlendirilmesi gereken başlıca kriterler şunlardır:
Enjeksiyon makinesi tipi
Nozul sayısı
Sıcak yolluk sistemi
Kalıp büyüklüğü
Kritik kaçak noktalarının sayısı
Sensör tüpü uzunluğu
Makine kontrol sistemiyle entegrasyon
Alarm ve röle ihtiyacı
Point veya Closed Loop algılama ihtiyacı
Bu bilgiler doğrultusunda uygun kontrol modülü ve manifold konfigürasyonu belirlenebilir.
Sonuç
Plastik Sızıntı Kaçak Önleyici sistemler, enjeksiyon makinelerinde ve sıcak yolluk kalıplarında meydana gelebilecek plastik kaçaklarının büyük hasarlara dönüşmesini önlemek amacıyla kullanılan erken uyarı sistemleridir.
Çok düşük basınçlı hava akışını izleyen sistem, plastik kaçağı sensör noktasına ulaştığında hava akışındaki değişimi algılar.
Alarm ve röle çıkışı sayesinde enjeksiyon makinesi otomatik olarak durdurulabilir.
Bu basit çalışma prensibi, özellikle yüksek maliyetli sıcak yolluk kalıplarında son derece önemli koruma sağlayabilir.
Tek ve çift nozul sistemleri, 4, 8, 16 ve 24 bölgeli manifold seçenekleri ile Point ve Closed Loop algılama çözümleri sayesinde farklı büyüklükteki enjeksiyon makineleri ve kalıplara uygulanabilir.
Plastik kaçağını tamamen ortadan kaldırmak her zaman mümkün olmayabilir.
Ancak kaçağı birkaç saniye veya birkaç çevrim içerisinde algılamak ile saatler sonra fark etmek arasında çok büyük bir fark vardır.
Erken algılama sayesinde kalıp hasarı, bakım süresi, hurda üretimi ve plansız duruş maliyetleri önemli ölçüde azaltılabilir.
Bu nedenle plastik sızıntı kaçak algılama sistemi, özellikle sıcak yolluk kullanan enjeksiyon tesislerinde yalnızca bir alarm cihazı değil, yüksek değerli üretim ekipmanlarını koruyan önemli bir önleyici bakım ve proses güvenliği çözümü olarak değerlendirilmelidir.
